球形补偿器

球形补偿器

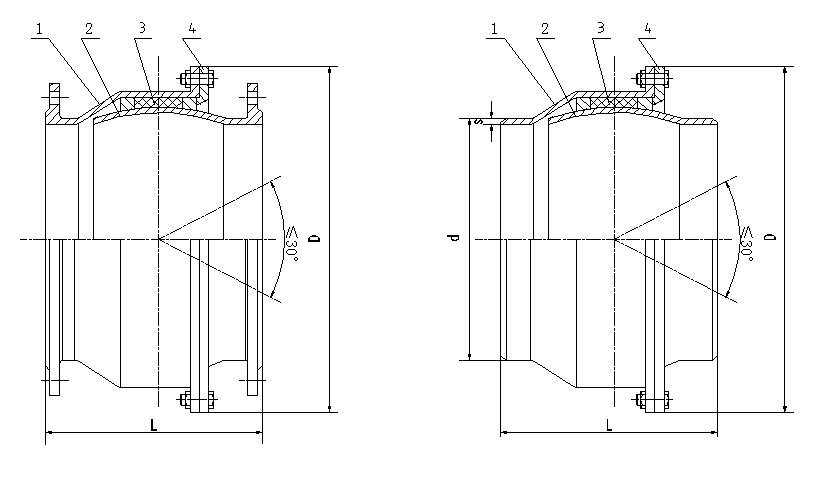

一、结构简图

1.壳体     2.球体      3.密封填料     4.压盖

二、结构特性

球形补偿器（又称球形接头），主要依靠球体的角位移来吸收或补偿管道一个或多个方向上的横向位移，该补偿器应成对使用，单只球形补偿器没有补偿能力，可作管道万向接头使用。该补偿器具有补偿量大，无盲板力，对固定管架的作用力小。

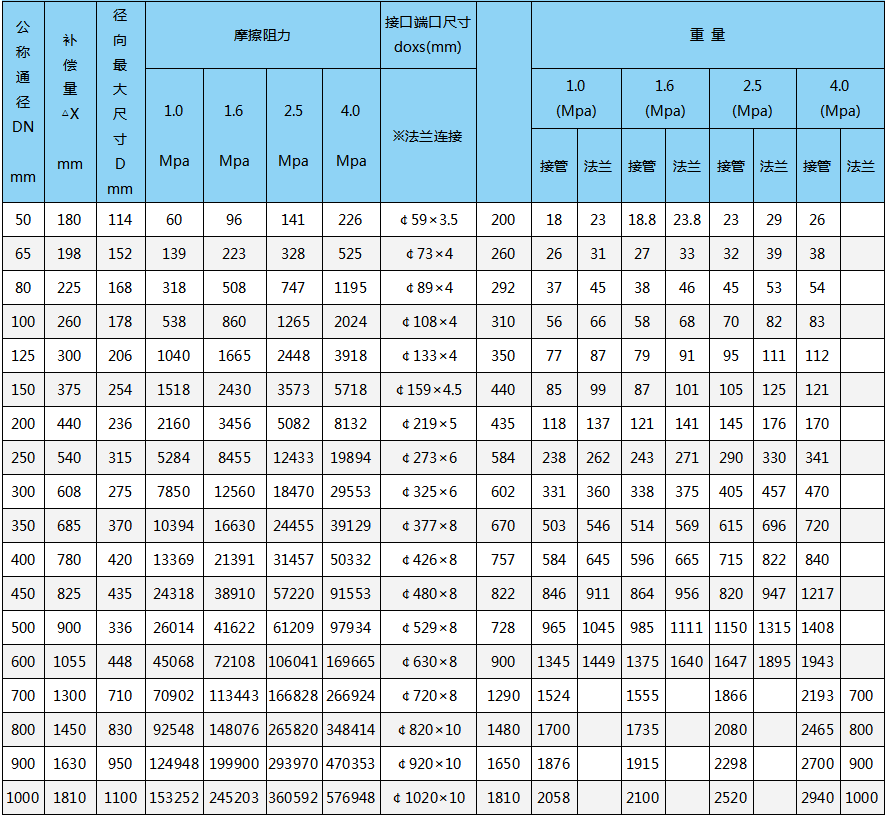

三、产品参数

备注：法兰连接按GB9115-88供货，也可根据用户要求按其它标准供货。
